零、起源

某一天,突发奇想想做一个 USB 声卡。初步选定了山东德州仪器的 PCM2912 或者是 PCM2706。德仪是可以申请样片的,于是我兴致冲冲的去申请样片,结果以失败告终,理由是必须使用学校的邮箱。我去尼玛的 Cosmos University of Technology,本科生不能申请学校邮箱,就此我放弃了申请样片。

之后的某一天,想买一块 PCM2706 来玩玩,结果看到了一个解码板,只需20元,包括了 PCM2706 + PCM1793 + CS8416-CZZ + BD3490FV。似乎很划算的样子?

一、开箱图片

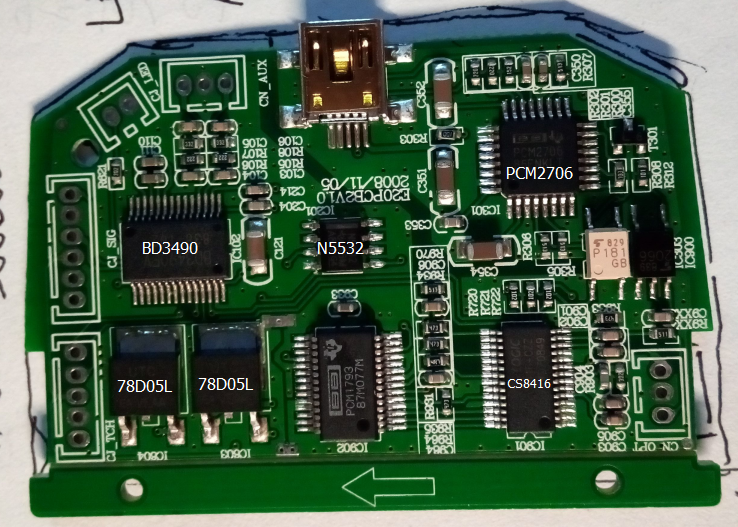

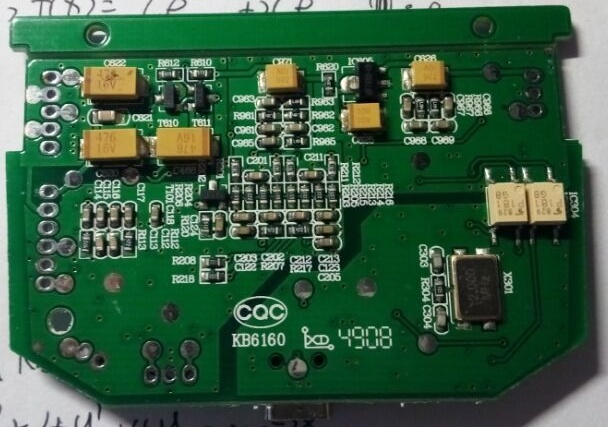

QQ截图20160629180841 QQ图片20160629180440_看图王

用料不错,插入电脑能够识别。

二、分析接口

这里就不写过程了。

CN_OPT:S/PDIF 输入
CN_AUX:AUX 输入
CJ_LED:LED 灯
CJ_SIG:VCC GND CTR ROUT GND LOUT
CJ_TCH:+5v GND CTR SCL SDA

VCC:9V输入
CTR:工作控制,接VCC工作
SCL/SDA: I2C总线接口
ROUT LOUT:音频输出

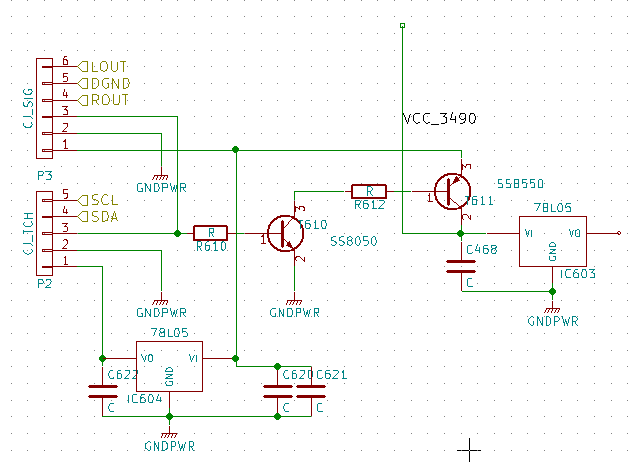

电源部分线路:

电源部分



在这块板子上,CS8416 和 BD3490 需要通过 I2C 接口进行配置,不然无法出声。

三、硬件搭建

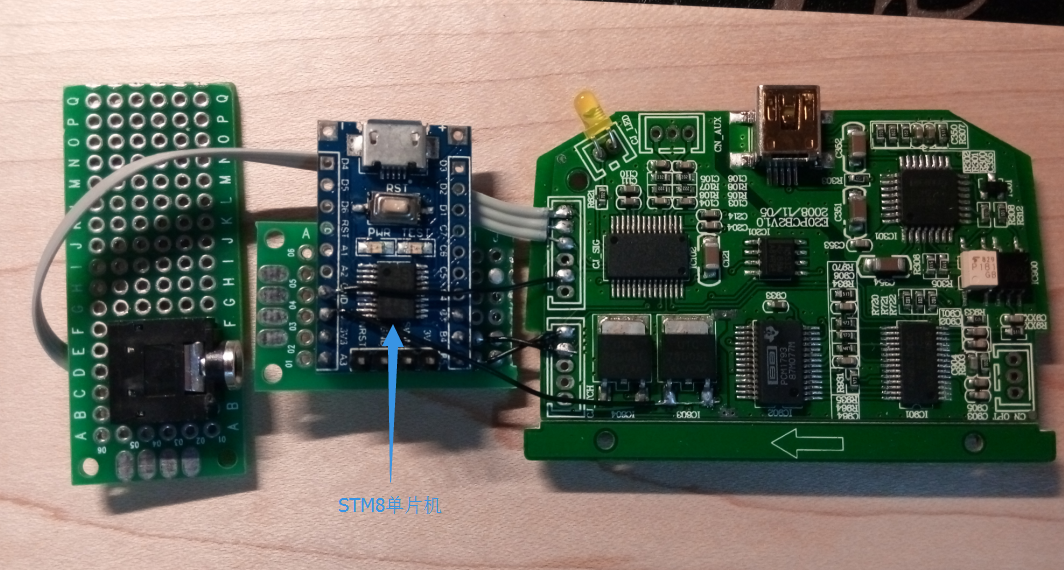

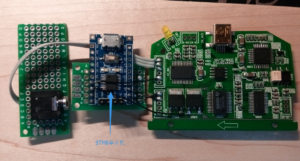

如图:

外围电路

剩下的折腾等我考完试吧!
